Laufwagen-Paket 80 (8-rollig. Nylonrollen) KIT für Schiebtore mit Zubehör

Hauptvorteile des Sets

• Tragfähigkeit bis zu 700 kg – zuverlässiger Betrieb auch bei sehr schweren Industrietoren
• 8 Nylonrollen (davon zwei horizontal) – leiser und gleichmäßiger Torlauf auch unter hoher Belastung
• Pendelkonstruktion der Laufwagen – passt sich automatisch der Fahrbahn des Tores an, minimiert Spannungen und verlängert die Lebensdauer der Komponenten
• Höhenverstellung – eingebaute Schrauben ermöglichen eine präzise Anpassung des Laufwagens an die Torparameter
• Galvanische Verzinkung – wirksamer Korrosionsschutz bei wechselnden Witterungsbedingungen
• Vollständiges Set mit Zubehör – schnelle Montage ohne Nachkauf zusätzlicher Teile

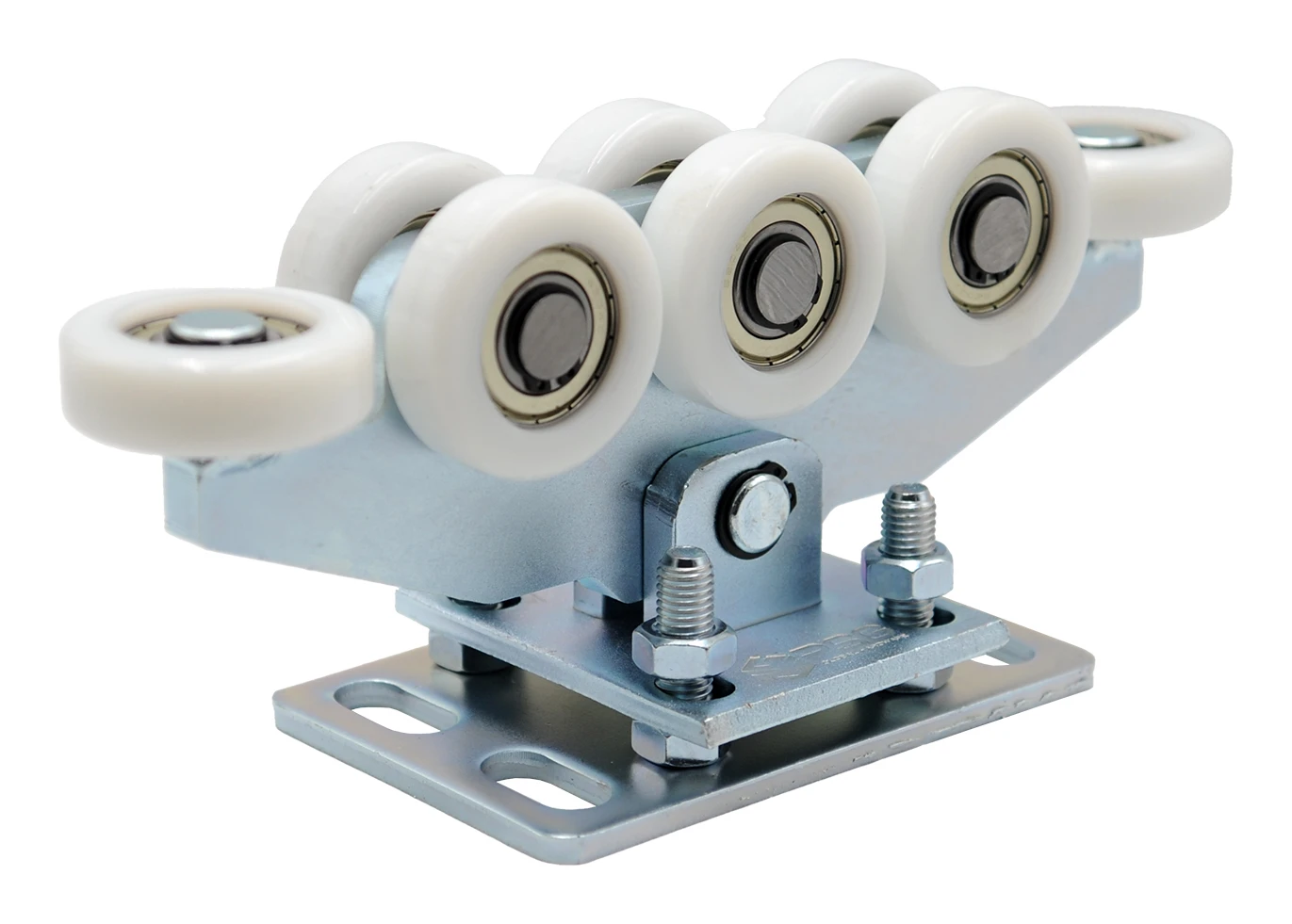

Pendelkonstruktion des Laufwagens

Jeder Laufwagen ist mit einem Zapfen ausgestattet, der den Korpus mit der Montagebasis verbindet, sodass sich der Mechanismus frei an die Fahrbahn des Tores anpassen kann. Die Pendelaufhängung reduziert Spannungen, die beim Betrieb entstehen – insbesondere bei hohen Lasten und intensivem Einsatz. Diese Lösung verlängert die Lebensdauer der Laufwagen, Rollen und Führungsschiene erheblich. Die Nylonrollen sorgen für leisen und gleichmäßigen Lauf, und zwei zusätzliche horizontale Rollen gewährleisten seitliche Stabilität der Konstruktion – Spiel und Vibrationen werden selbst bei schnellem Torlauf eliminiert.

Enthaltenes Zubehör

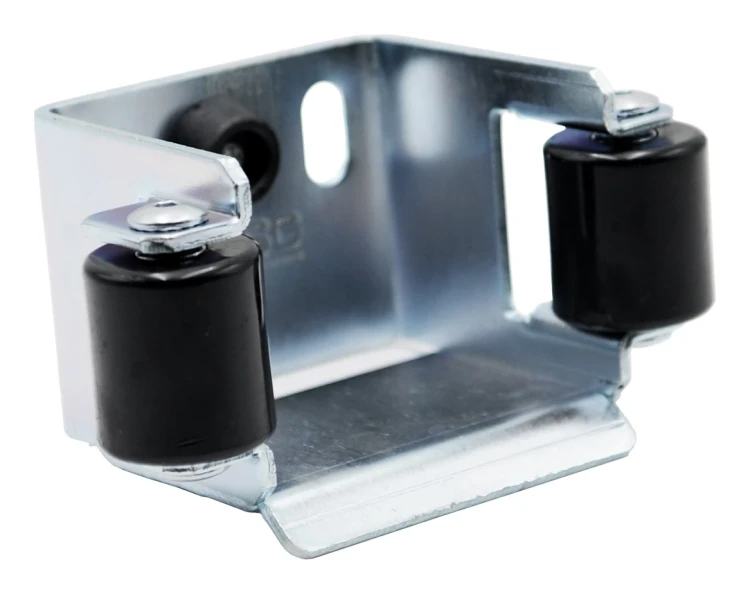

Der Einlaufhalter stabilisiert das Tor nach dem Schließen und verteilt dessen Gewicht auf mehr Elemente, was die Betriebsdauer der Laufwagen erheblich verlängert. Er ist mit zwei Kunststoffrollen ausgestattet, die das Tor einführen – die Breite zwischen den Rollen beträgt 88 mm. Der Halter ist für die Schiene 80 × 80 mm ausgelegt, mit einem Lochabstand von 70 mm und den Maßen der Regulierungsöffnung 25 × 10 mm.

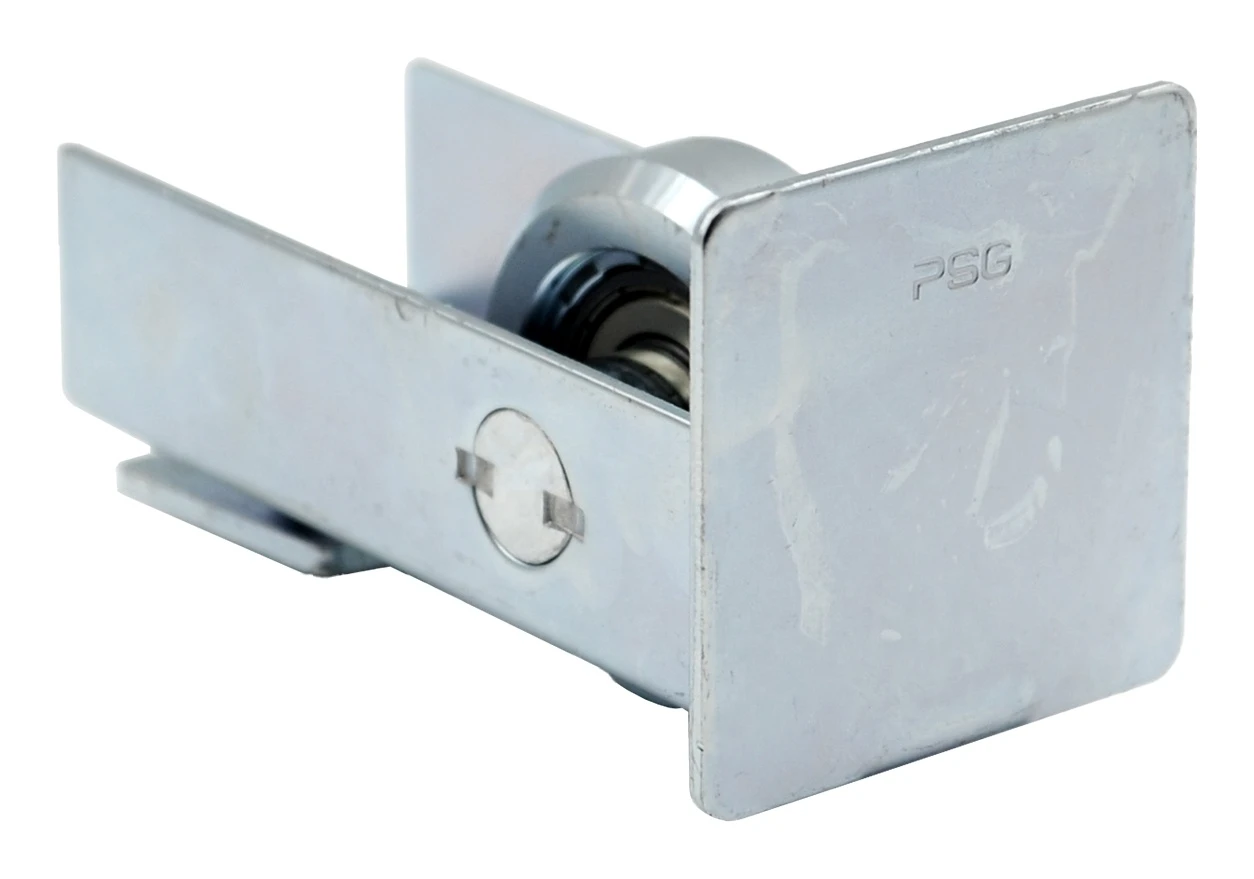

Die Einlaufrolle mit Abschluss ist ein verzinktes Stahlelement, das am Anfang der Schiene des Schiebtores montiert wird. Die Rolle fährt in den am Pfosten befestigten Einlaufhalter ein, verteilt das Torgewicht auf zusätzliche Auflagepunkte und sorgt für Stabilisierung nach dem Schließen. Geeignet für die Schiene 80 × 80 × 5 mm, wird komplett mit Montageschrauben geliefert.

Technische Spezifikation

• Typ: Laufwagenpaket 80
• Verwendung: freitragende Schiebtore
• Rollenart: Nylon
• Rollenanzahl: 8 (davon 2 horizontal)
• Kompatible Schiene: 80 × 80 × 5 mm
• Maximale Laufwagenbelastung: 700 kg
• Korrosionsschutz: galvanische Verzinkung
• Höhenverstellung: ja (Regulierschrauben)
• Konstruktion: pendelnd (selbstanpassend)
• Gewicht des Sets: 19 kg
• Verpackungsvolumen: 16.524 cm³

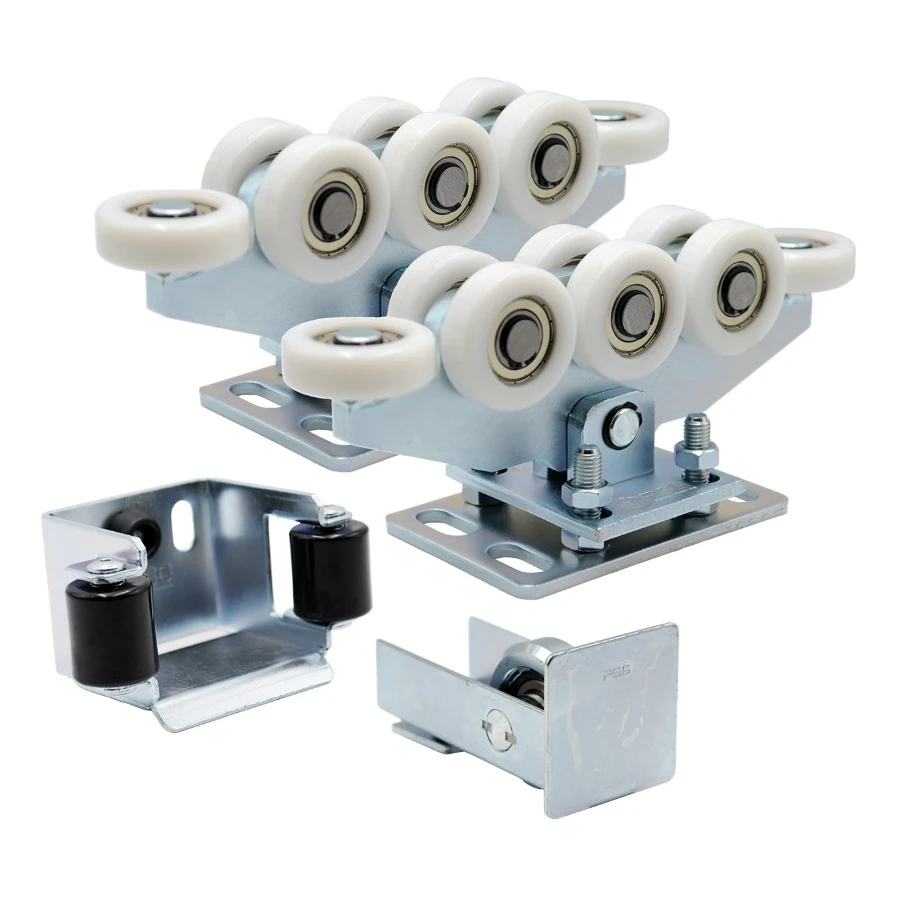

Lieferumfang

• 8-rolliger Laufwagen mit Nylonrollen – 2 Stk.
• Einlaufhalter (Breite zwischen den Rollen 88 mm, Lochabstand 70 mm) – 1 Stk.
• Einlaufrolle mit Abschluss für Schiene 80 × 80 × 5 mm inkl. Montageschrauben – 1 Stk.
