Montageprofile für PV: Unterkonstruktion für die Solarmodul-Installation
Unsere Montageprofile für PV sind Schienen aus Aluminium 6060, die Photovoltaikmodule auf Dachkonstruktionen tragen. Das Sortiment umfasst die Querschnitte 40x40, 45x40 und 80x40 mm in Längen von 10 cm bis 665 cm. Jedes Profil hat oben eine Nut für Klemmen und unten eine Nut für Dachhaken und Adapter. Sie richten sich an Installateure und Bauunternehmen.
Das finden Sie in dieser Kategorie

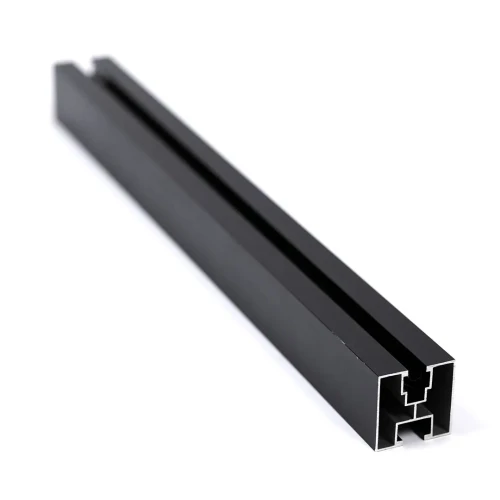

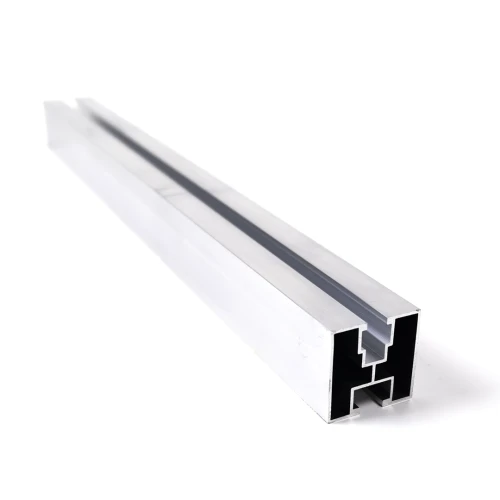

- Profile 40x40 mm für Sechskantschrauben M10 (DIN 933) mit Flanschmuttern, in Längen von 10 cm bis 665 cm.

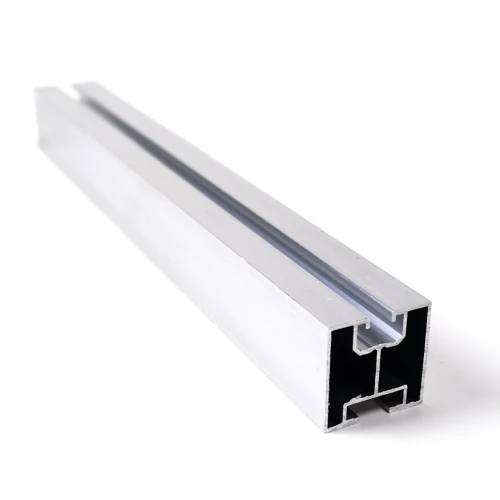

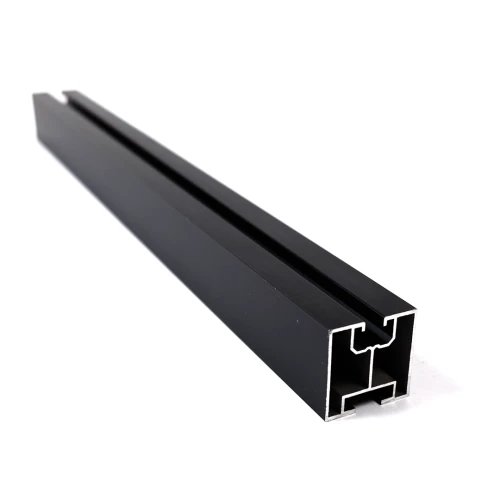

- Profile 40x40 mm mit Nut für Hammerkopfschrauben 28/15 M10, in Längen von 10 cm bis 665 cm.

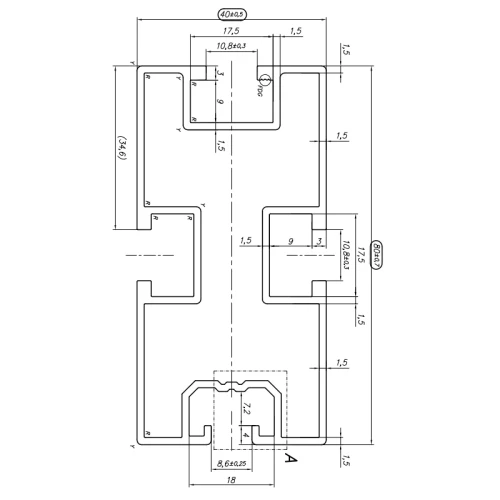

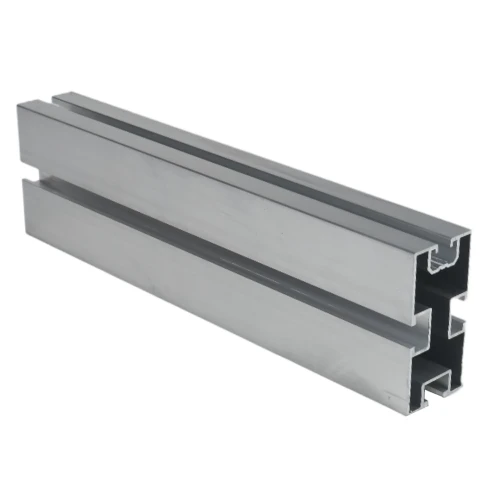

- Profile 80x40 mm für 3x Schrauben DIN 933 M10 und M8-Gleitmuttern (T-Nutensteine), in Längen von 195 cm bis 665 cm.

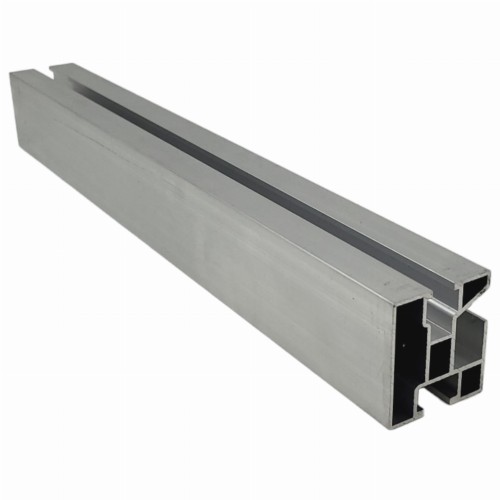

- Profile 45x40 mm mit zusätzlichem Kabelkanal für M10-Schrauben, in Längen von 195 cm bis 665 cm.
- Im gesamten Sortiment in Natur oder schwarz eloxiert erhältlich.
So wählen Sie das passende Profil
- Schraubentyp: Wählen Sie die Ausführung für Sechskantschrauben (M10 DIN 933) oder für Hammerkopfschrauben (28/15 M10). Die Nut unterscheidet sich, daher muss die Schraube passen.
- Querschnitt: 40x40 mm ist am gebräuchlichsten. Wählen Sie 80x40 mm für die Befestigung mit 3 Schrauben oder 45x40 mm, wenn Sie einen Kabelkanal benötigen.
- Länge: Die Längen reichen von 195 cm bis 665 cm, dazu kommen Abschnitte von 10 cm. Einige Profile lassen sich mit Verbindern verlängern.
- Oberfläche: Aluminium natur oder schwarz eloxiert. Die eloxierte Oberfläche eignet sich für den Außeneinsatz und für sichtbare Anlagen.

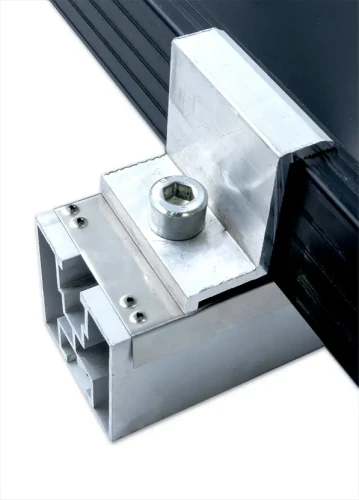

- Klemmenkompatibilität: In der oberen Nut werden Mittel- und Endklemmen aufgenommen. Die genaue Befestigung entnehmen Sie der Produktseite.
Typische Einsatzbereiche

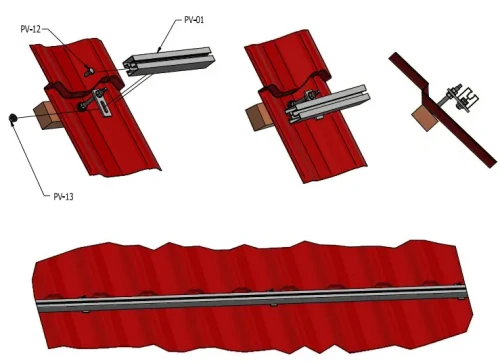

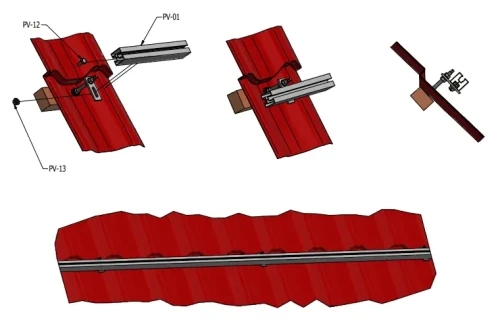

Diese Schienen bilden die tragende Unterkonstruktion für Photovoltaikmodule, zum Beispiel auf Schrägdächern. Die Modulklemmen sitzen in der oberen Nut. Die untere Nut wird mit Dachhaken, Adaptern oder Dreieckshalterungen verbunden. Ein einzelnes Profil kann somit als komplette Tragschiene dienen.
Häufig gestellte Fragen
Welche Schrauben passen zu diesen Profilen?
Die Ausführungen für Sechskantschrauben nehmen Schrauben M10 DIN 933 auf, in der Regel mit Flanschmuttern. Die Ausführungen für Hammerkopfschrauben nehmen Schrauben 28/15 M10 auf. Einige 40x40-Profile nehmen in der oberen Nut auch M8-Muttern auf.
Lassen sich die Profile verlängern?
Mehrere Profile lassen sich mit Verbindern verlängern, darunter ausgewählte Ausführungen in 40x40 mm und 80x40 mm. Beachten Sie die jeweilige Produktbeschreibung.
Gibt es eine schwarze Ausführung?
Ja. Viele Profile sind schwarz eloxiert erhältlich. Die übrigen sind aus Aluminium natur.
Sie sind unsicher, welches Profil zu Ihrem Dachsystem passt? Kontaktieren Sie unseren technischen Support – wir helfen Ihnen bei der Auswahl.
