Synerga

Aluminiumprofil 195cm 40x40 für Sechskantschrauben eloxiert

Go to Product feedback

Aluminium-Montageprofil 40x40 | 195 cm Länge | Eloxiert 6060. Montageschiene für Photovoltaik-Module mit M10-Sechskantschrauben. Kompatibel mit Mittel- und Endklemmen. Optimale Transportlänge unter 200 cm für kostengünstige Lieferung.

Go to full description
with VAT without VAT
Price € 21,53
incl. 20% VAT

Shipping costs are not included in the price.

Variante wählen:

Individual variants may differ in price

Verpackungsoptionen

Unavailable
Unavailable
stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] Profile montażowe #6

  • Länge [mm] 1950
  • Profil [mm] 40×40
  • Nuttyp Für Sechskantschraube
  • Oberfläche Eloxiert

Beschreibung

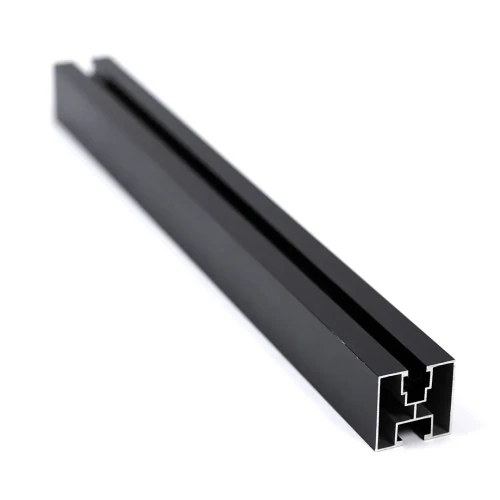

PV-Montageprofil 40 × 40 mm
40 × 40 mmQuerschnitt
195 cm1950 mm
Aluminium 6060schwarz eloxiert
1,2 mmWandstärke
Videos zum ProduktSehen Sie das Profil aus der Nähe und wie die Systemelemente montiert werden.

Einsatzbereich

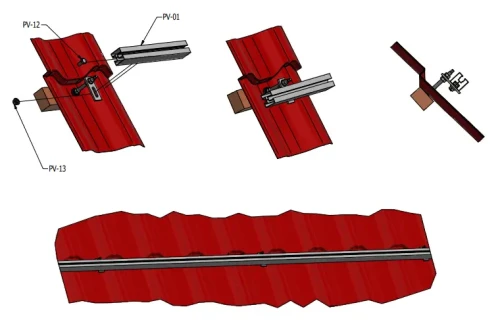

Aluminium-Montageschiene für Photovoltaikanlagen. Oben auf dem Profil werden die Module mit Mittel- und Endklemmen befestigt, unten wird das Profil an Dachhaken, Adapter oder Montagedreiecke geschraubt.

  • ✓Sie montieren Photovoltaikmodule auf Dachhaken, Adaptern oder Montagedreiecken.
  • ✓Die Modulklemmen befestigen Sie mit M8 (oberer Kanal).
  • ✓Das Profil verbinden Sie mit dem Haken oder Adapter über eine Sechskantschraube M10 (DIN 933) mit Flanschmutter (unterer Kanal).
  • ✓Sie benötigen eine Länge von 195 cm in Schwarz (eloxiert) – andere Längen finden Sie in der Vergleichstabelle unten.

Profile nicht verwechseln

Haben Sie Hammerkopfschrauben 28/15? Wählen Sie das Profil für Hammerkopfschrauben 28/15 – dieses Profil hat einen unteren Kanal für Sechskantschrauben.

Profilquerschnitt

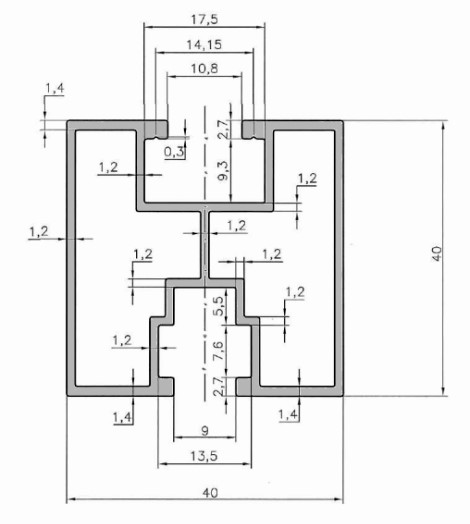

Querschnittszeichnung des Profils 40 × 40 mm: Breite 40 mm, Höhe 40 mm, Schlitz oberer Kanal 9 mm, Schlitz unterer Kanal 10,8 mm
Querschnitt vergrößern
ObenKanal für Modulklemmen (M8)UntenKanal für den Kopf einer Sechskantschraube M10 – Dachhaken, Adapter, Montagedreiecke

Schematische Zeichnung, Nennmaße in mm.

Auswahl der Befestigung

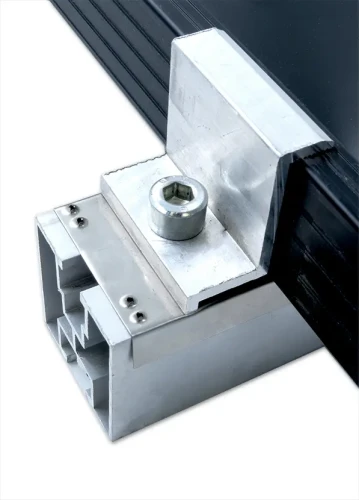

Oberer Kanal · Schlitz 9 mm, Kammer 13,5 mmMittel- und Endklemmen der Module – Befestigung M8
Der Kopf einer Sechskantschraube M8 (13 mm) passt in die Kammer 13,5 mm. Klemmen passend zur Rahmenhöhe wählen.
Sechskantschraube M10 (DIN 933)Unterer Kanal · Schlitz 10,8 mm, Breite 17,5 mmSechskantschraube M10 (DIN 933)
Schraubenlänge passend zur Befestigung wählen:
Schraube M10×20Schraube M10×25Schraube M10×30
Den Schraubenkopf vom Profilende in den Kanal einschieben und bis zur Befestigungsstelle verschieben. Für Dachhaken, Adapter oder Montagedreiecke.
Flanschmutter M10MutterFlanschmutter M10
Für die Schraube im unteren Kanal.
VerlängerungProfilverbinder – separat erhältlich

Technische Daten

Querschnitt40 × 40 mm
Länge1950 mm
Wandstärke1,2 mm
Schlitz oberer Kanal9 mm
Kammerbreite oberer Kanal13,5 mm
Schlitz unterer Kanal10,8 mm
Breite unterer Kanal17,5 mm
LegierungAluminium 6060
Oberflächeschwarz eloxiert

Nennmaße laut Datenblatt.

Hinweis

Stützabstand und Tragfähigkeit legt die Statik fest – unter Berücksichtigung von Schnee- und Windlasten sowie der Dachkonstruktion.
