PV-Montageprofil aus Aluminium 40×40 mm / 665 cm – Schiene für Hammerkopfschrauben M10

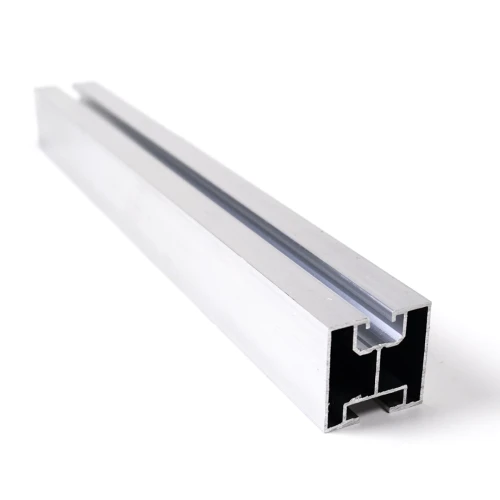

Das PV-Montageprofil 40×40 mm mit einer Länge von 665 cm ist eine belastbare Aluminiumschiene für den Bau von Unterkonstruktionen für Photovoltaikmodule auf Schrägdächern. Aus der Legierung Aluminium 6060 gefertigt, verbindet es ein geringes Eigengewicht mit guter mechanischer Festigkeit und natürlicher Korrosionsbeständigkeit. Das Profil verfügt über zwei unabhängige Montagekanäle — der obere dient zur Befestigung der Klemmen, die die Module halten, der untere zur Verbindung der Schiene mit Dachhaken, Adaptern oder Dreiecken. Diese zweikanalige Bauweise vereinfacht die Montage erheblich — der Installateur arbeitet ausschließlich von oben, ohne Zugang zur Unterseite des Profils zu benötigen. Die Länge der Schiene kann zusätzlich mit Profilverbindern (separat erhältlich) verlängert werden, wodurch sich die Konstruktion flexibel an die Abmessungen der Dachfläche anpassen lässt. Das Profil ist außerdem in einer schwarz eloxierten Ausführung erhältlich, die zusätzlichen Oberflächenschutz und eine ansprechende Optik auf Dächern mit dunkler Eindeckung bietet.
Wichtigste Vorteile für den Installateur
- Die zweikanalige Konstruktion ermöglicht die unabhängige Montage der Modulklemmen (oberer Kanal) und die Befestigung an der Unterkonstruktion (unterer Kanal)
- Aluminium 6060 sorgt für Korrosions- und Witterungsbeständigkeit ohne zusätzlichen Schutz — das Material eignet sich zudem zum Eloxieren
- Die große Länge ermöglicht die Abdeckung ausgedehnter Dachflächenabschnitte mit weniger Verbindungen, und die Möglichkeit der Verlängerung mit Verbindern bietet volle planerische Flexibilität
- Kompatibilität mit Standard-Montagezubehör — Schrauben und Muttern sind leicht am Markt erhältlich
- Das geringe Eigengewicht erleichtert den Transport aufs Dach und die Handhabung des Profils während der Montage

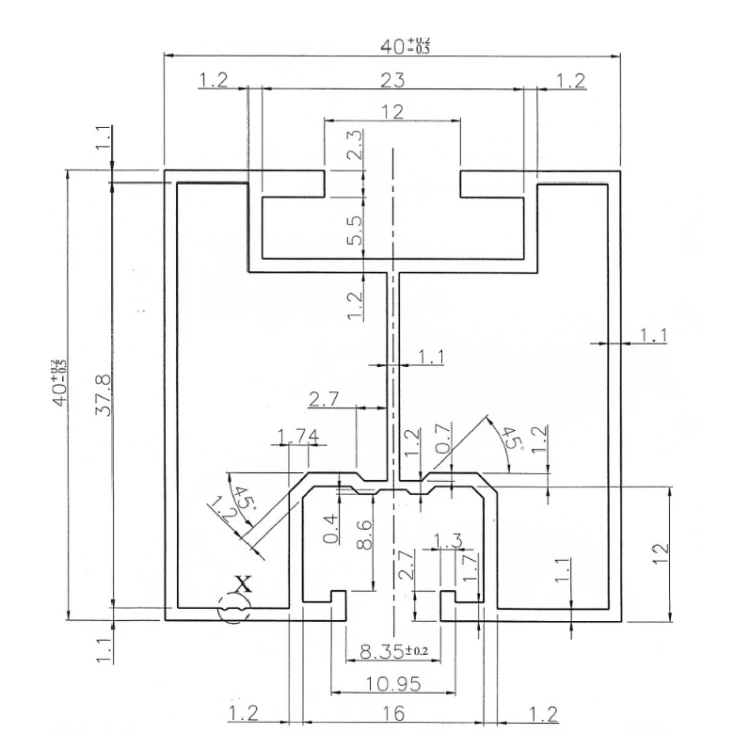

Der Profilquerschnitt wurde für eine optimale Lastverteilung und komfortable Montage konzipiert. Der obere Kanal — breiter, mit einer Nut zum Einschieben von Muttern — dient zur Befestigung der Mittel- und Endklemmen, die die PV-Module halten. Der untere Kanal mit engerer Aufnahme ist für die Verbindung des Profils mit Elementen der Dachunterkonstruktion vorgesehen. Die Wandstärke des Profils wurde so gewählt, dass sie die Steifigkeit der gesamten Schiene gewährleistet und dabei gleichzeitig ein geringes Gewicht beibehält. Auf der technischen Zeichnung sind zudem 45°-Fasen an den Innenkanten zu erkennen, die das Einführen der Verbindungselemente in die Kanäle erleichtern.

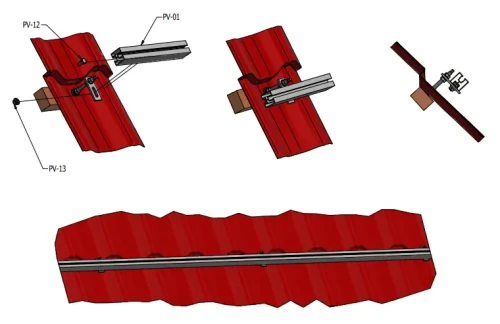

Die Abbildung zeigt ein typisches Installationsschema auf einem mit Blechdachpaneelen eingedeckten Dach. Ein an den Sparren befestigter Dachhaken trägt das Profil, und im oberen Schienenkanal befestigte Klemmen halten die Photovoltaikmodule. Durch die Verwendung von Hammerkopfschrauben im unteren Kanal kann das Profil entlang des Hakens präzise positioniert werden, ohne zusätzliche Löcher bohren zu müssen — es genügt, die Schraube in den Kanal einzuschieben und vor dem Festziehen in die gewünschte Position zu schieben.
Technische Daten
| Länge [mm] | 6650 |
| Profil [mm] | 40×40 |
| Nuttyp | Hammerkopfnut |
| Oberfläche | Natur |
