PV-Aluminium-Montageprofil 40×40 mm – Schiene 665 cm für M10-Schrauben

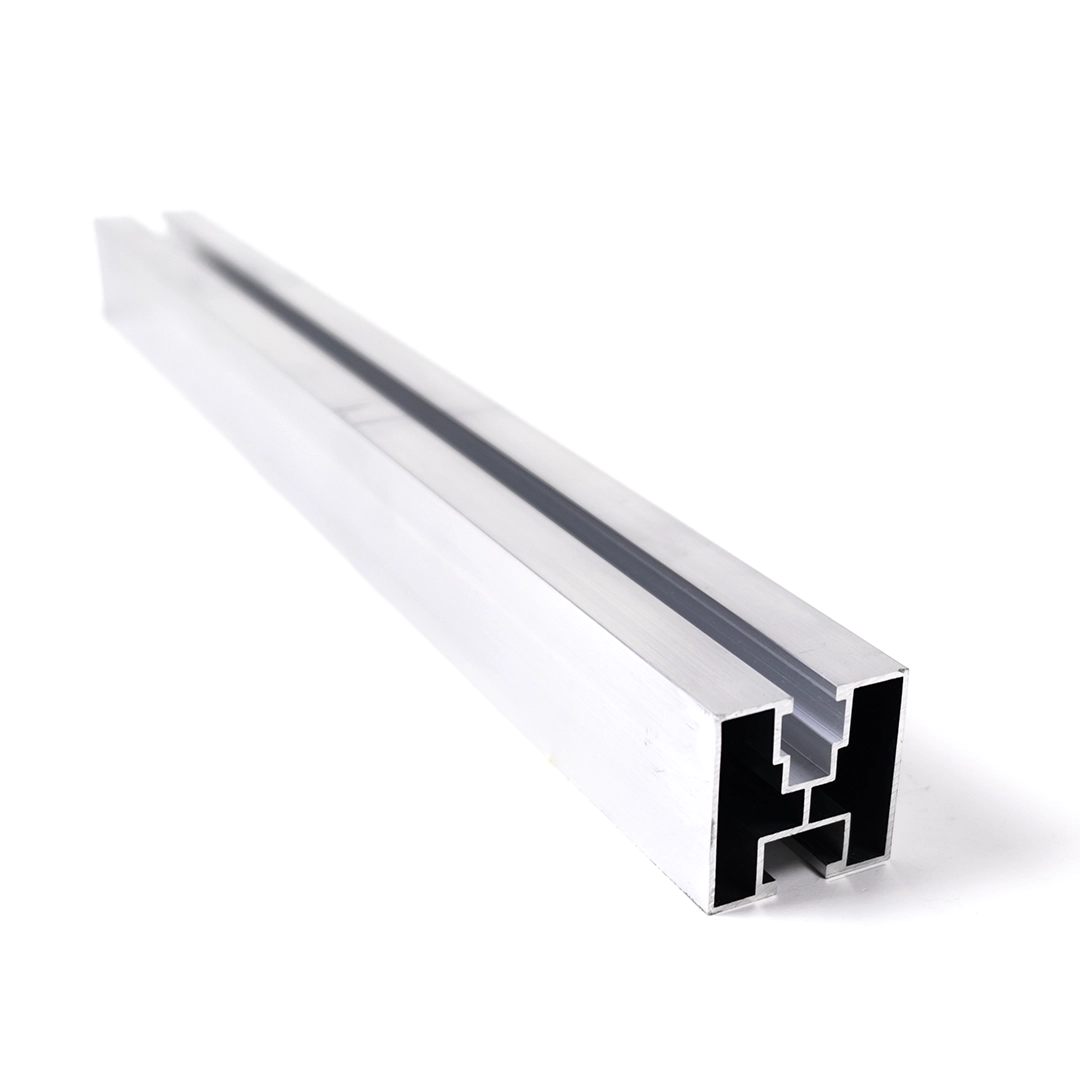

Aluminium-Montageprofil 40x40 mm mit zwei Schienenkanälen

Das Montageprofil 40x40 mm mit einer Länge von 665 cm ist ein grundlegendes Element der Tragkonstruktion für Photovoltaikmodule. Gefertigt aus Aluminium 6060 vereint es geringes Eigengewicht mit guter mechanischer Festigkeit und voller Korrosionsbeständigkeit. Die zweikanalige Querschnittskonstruktion — mit einem oberen Kanal für die Modulklemmen und einem unteren Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreiecken — ermöglicht den Aufbau einer kompletten Unterkonstruktion mit nur einem Profil. Die Montage erfolgt mittels Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal, wodurch Bohren entfällt und die Arbeiten am Dach beschleunigt werden. Das Profil ist auch in schwarz eloxierter Ausführung erhältlich, und seine Länge kann mithilfe separat erhältlicher Profilverbinder verlängert werden.

Wichtigste Vorteile für Montageteams

Der zweikanalige Querschnitt 40x40 mm ermöglicht die gleichzeitige Befestigung von Klemmen und den Anschluss an die Unterkonstruktion

Kompatibel mit Sechskantschrauben M10 DIN 933 und Vierkantmuttern M8 — Standardverbindungselemente

Korrosionsbeständiges Aluminium 6060, eloxierfähig und langlebig unter Außenbedingungen

Möglichkeit zur Verbindung der Profile zu längeren Abschnitten mittels dedizierter Verbinder

Wandstärke 1,2 mm bei einem Gewicht von nur 0,82 kg/m — leichte Konstruktion, die den Transport aufs Dach erleichtert

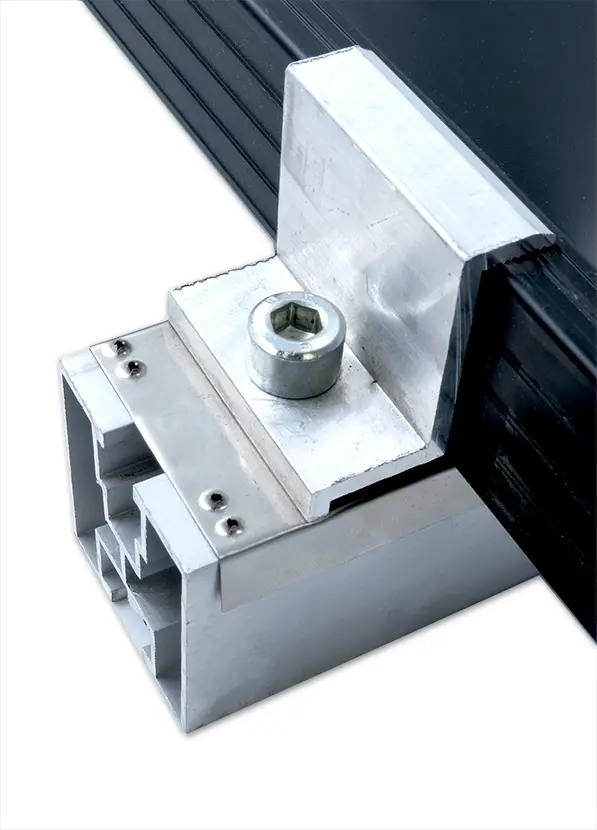

Klemme im oberen Kanal des Aluminiumprofils 40x40 mm montiert — Montagedetail

Der obere Schienenkanal mit einer Nutbreite von 10,8 mm nimmt Vierkantmuttern M8 auf, die zur Befestigung der Seiten- und Mittelklemmen dienen. Dadurch können die Photovoltaikmodule an beliebiger Stelle entlang des Profils positioniert werden — ohne Bohren und ohne zusätzliche Adapter. Der untere Kanal mit einer Öffnung von 9 mm arbeitet mit Sechskantschrauben M10 zusammen, mit denen das Profil mit Dachhaken oder anderen Elementen der Unterkonstruktion verbunden wird. Diese Konfiguration macht das gesamte System vollständig einstellbar und ermöglicht eine präzise Ausrichtung des Profils zur Dachfläche.

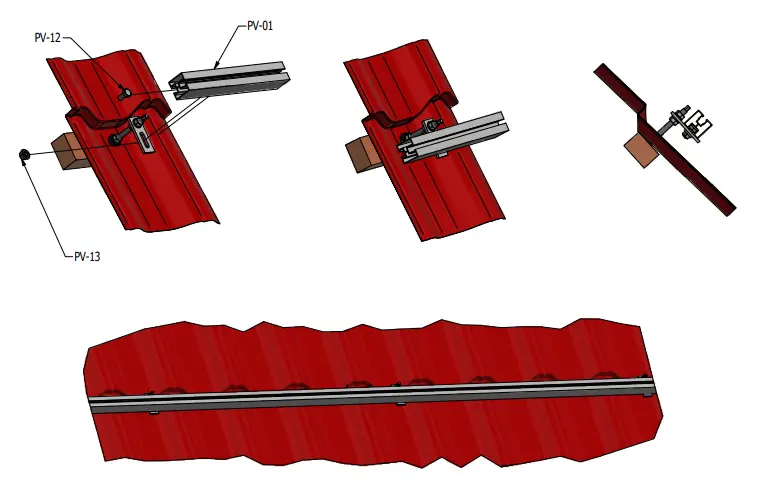

Montageschema des Aluminiumprofils auf einem mit Blechdachziegeln gedeckten Dach mit Haken und Klemmen

Technische Zeichnung des Profilquerschnitts 40x40 mm mit Kanalabmessungen und Wandstärken

Video zur Vorstellung des Aluminium-Montageprofils 40x40 mm

Video zur Anwendung des PV-Montageprofils

Video zur Montage einer Photovoltaik-Konstruktion mit Aluminiumprofil

Abmessungen

Querschnitt (Breite x Höhe)	40 x 40 mm (Toleranz +/-0,5 mm)
Länge	665 cm
Wandstärke	1,2 mm
Gewicht pro Meter	0,82 kg
Nutbreite des oberen Kanals	10,8 mm (Toleranz +/-0,3 mm)
Nutbreite des unteren Kanals	9 mm (Toleranz +/-0,75 mm)

Material und Oberfläche

Material / Legierung	Aluminium 6060
Oberflächenbeschaffenheit	roh (schwarz eloxierte Ausführung separat erhältlich)
Farbe	silber (natur)

Montage und Kompatibilität

Montagekanal / Nuttyp	oben — PV-Klemmen; unten — Haken, Adapter, Dreiecke
Kompatible Schrauben	oberer Kanal: Vierkantmutter M8; unterer Kanal: Sechskantschraube M10 DIN 933
Dachtyp / Untergrund	Schrägdächer — Blechdachziegel, Trapezblech u. a. (mit entsprechenden Haken)
Verbindungsart	Profilverbinder (separat erhältlich)

Weitere Parameter

Eloxierte Ausführung	ja (schwarz, separat erhältlich)
Lieferung	FTL (Komplettladung)

Technische Daten

Länge [mm]	6650
Profil [mm]	40×40
Nuttyp	Für Sechskantschraube
Oberfläche	Natur
