Hallo Solarenergie-Begeisterte! Heute stellen wir Ihnen im Altamira-Blog ein wichtiges Bauteil von Photovoltaikanlagen vor – die Erdungsscheibe, auch bekannt als Kontaktplatte oder Erdungsunterlegscheibe. Erfahren Sie, warum sich der Einsatz dieses unscheinbaren, aber entscheidenden Montageelements lohnt und aus welchen Varianten Sie wählen können.
Erdungsscheibe – was ist das und wofür wird sie verwendet?
Die Erdungsscheibe ist ein Montageelement einer Photovoltaikanlage, das den Potentialausgleich zwischen den PV-Modulrahmen und dem Montagesystem gewährleistet. Sie sorgt für die galvanische Durchgängigkeit der Verbindungen zwischen den Modulrahmen und den Profilen, was für die Langlebigkeit und Sicherheit des gesamten Systems unerlässlich ist.
Erdungsscheibe – PV-Kontaktplatte aus Edelstahl, 40×40 mm.
Scharfe Zähne – klein, aber entscheidend
Die Erdungsscheibe besitzt auf ihrer Oberfläche scharfe Zähne, die für ihre Funktion entscheidend sind. PV-Modulrahmen und Montageprofile bestehen aus Aluminium mit einer eloxierten Schicht, die isolierend wirkt und keinen Strom leitet. Beim Anziehen der Klemme durchdringen die Zähne diese Schicht und erreichen das darunterliegende leitfähige Aluminium. So entsteht eine feste und dauerhafte elektrische Verbindung.
Die Erdungsscheibe wird unter das Modul bzw. unter die Endklemme gelegt – das folgende Video zeigt, wie dies bei der Montage erfolgt.
Bewährte Vorgehensweise: Verwenden Sie für jeden eloxierten – auch schwarzen – Modulrahmen und jedes eloxierte Profil eine Erdungsscheibe (oder eine Klemme mit Erdungsstift). Ohne sie kann die eloxierte Schicht dazu führen, dass der Rahmen keine zuverlässige elektrische Verbindung zum Montagesystem hat.
Edelstahl – Garant für Langlebigkeit
Die in unserem Shop angebotenen Erdungsscheiben bestehen aus Edelstahl A2 (1.4301, Güte 304), der Korrosionsbeständigkeit und einen zuverlässigen Betrieb über viele Jahre im Außenbereich gewährleistet. Die klassische quadratische Kontaktplatte misst 40×40 mm, ist 0,2 mm dick, hat eine Montagebohrung von Ø9 mm und 8 konische Zähne – eine Universalgröße, die für die meisten Photovoltaikanlagen geeignet ist.

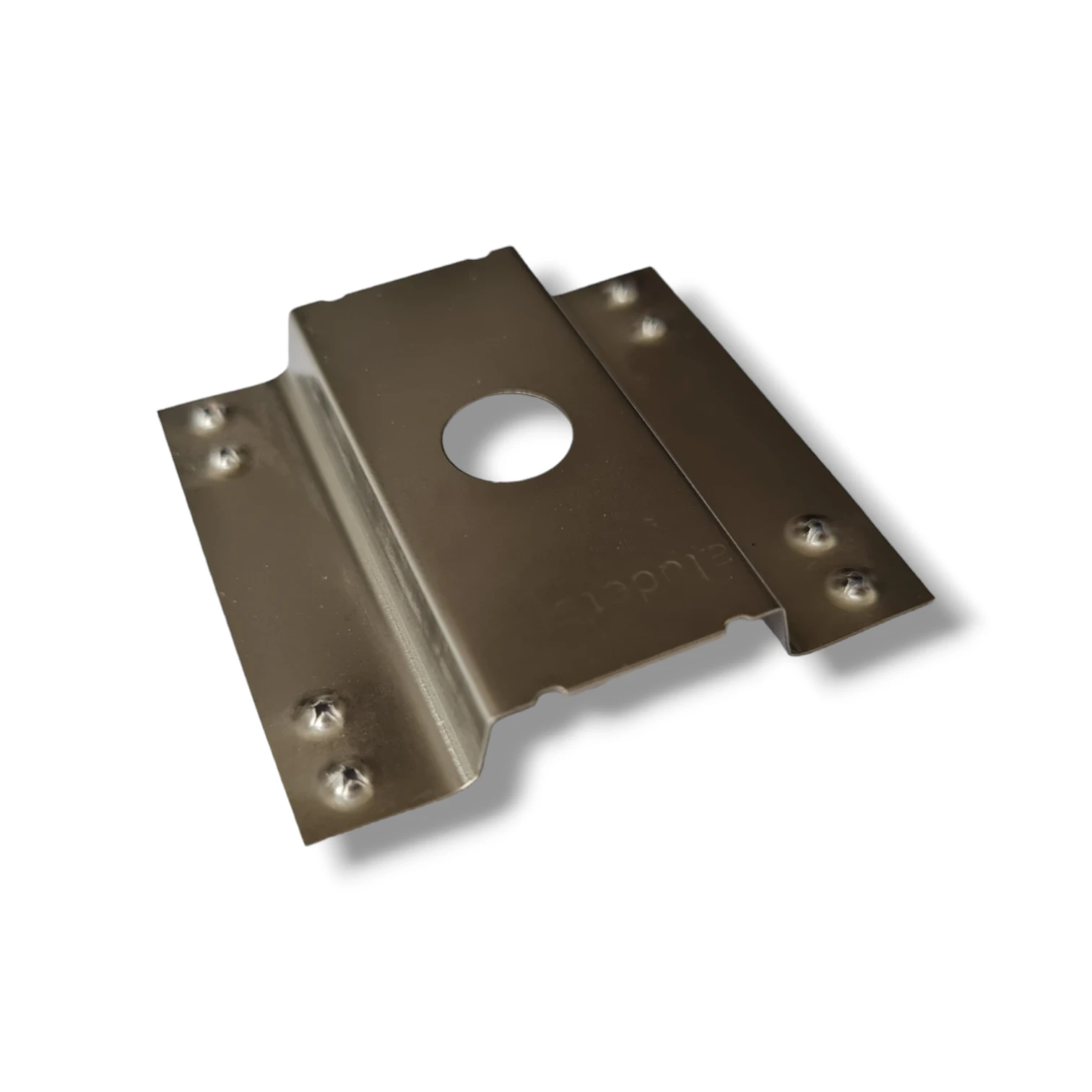

Erdungsplatte vom Typ Ω aus Edelstahl A2.
Welche Erdungsscheibe sollten Sie wählen?
In unserem Sortiment finden Sie derzeit vier Varianten von Erdungsscheiben, alle aus Edelstahl A2:
- Erdungsscheibe – PV-Kontaktplatte 40×40 mm – quadratische Platte, 0,2 mm dick, Bohrung Ø9 mm, 8 konische Zähne.

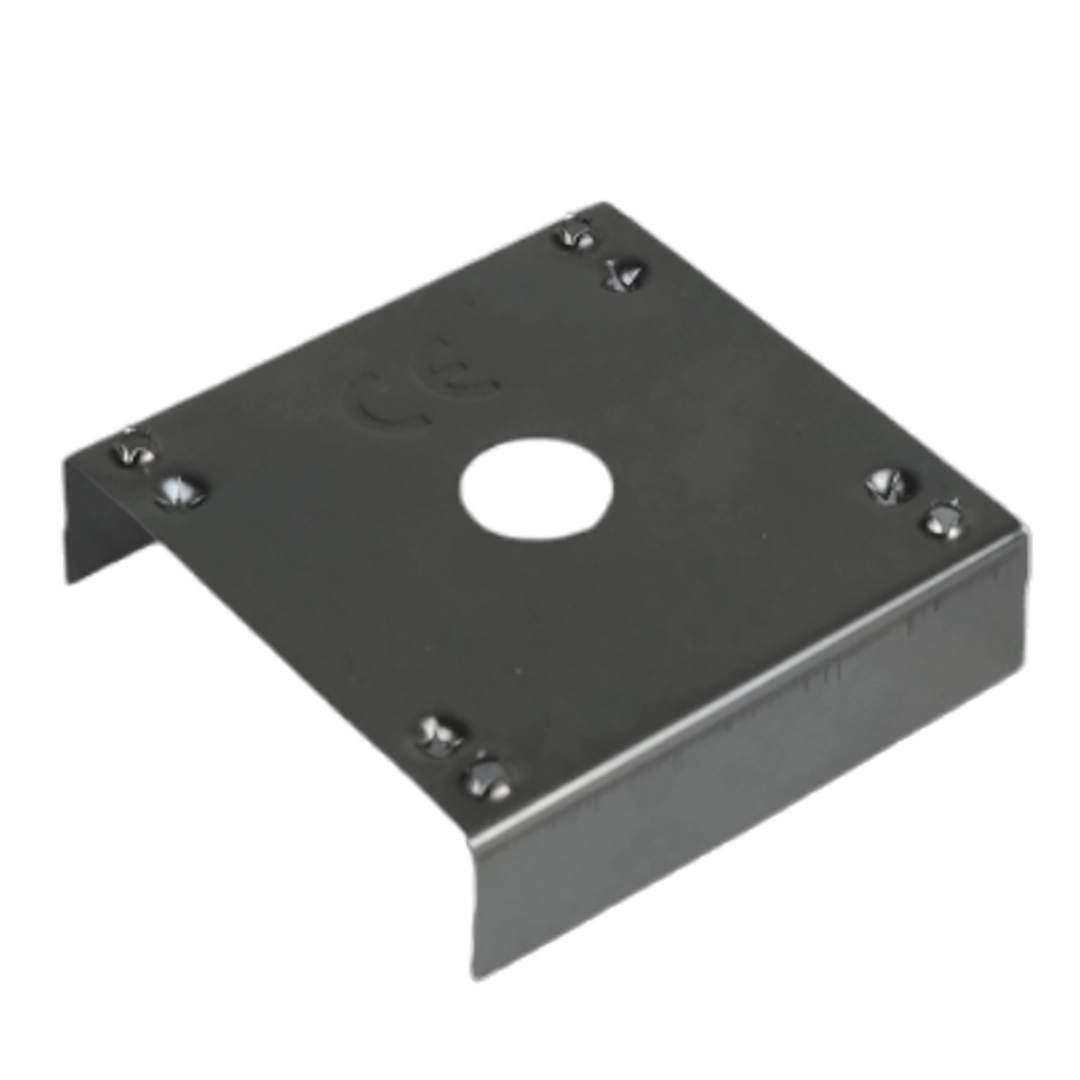

- Erdungsplatte vom Typ Ω – 40×42×6 mm, Bohrung 8 mm; die Zähne durchdringen die eloxierte Schicht des Modulrahmens, Befestigung mit einer Schraube an Modulrahmen und Montageschienen.
- Runde, massive Erdungsscheibe Ø35 mm – 8-mm-Mittelbohrung, scharfe Zähne am Umfang.
- Runde Erdungsscheibe mit Aussparung Ø44 mm – 0,3 mm Grundmaterial (1,3 mm mit Zähnen), Mittelbohrung Ø8,2 mm.
Sie finden sie in den Kategorien Potentialausgleich und Erder.
Klemmen mit Erdungsstift – keine separate Scheibe erforderlich
Wenn Sie die Anzahl der Teile auf dem Dach reduzieren möchten, wählen Sie Klemmen mit integriertem Erdungsstift. Sie befestigen das Modul und sorgen gleichzeitig für den Potentialausgleich, ganz ohne zusätzliche Scheiben:
- Mittelklemme H25 L50 – blank, mit Erdungsstift – zwei Erdungsstifte, für Module mit Rahmen ab 30 mm.
- Mittelklemme H8 L50 – niedrige Ausführung, blank, mit Erdungsstift – zwei Erdungsstifte, für Module mit Rahmen ab 30 mm.
- Mittelklemme H25 L50 mit Erdungsstift und ihre schwarz eloxierte Version.
- Endklemme H30 L50 – blank, mit Erdungsstift – für Module mit 30-mm-Rahmen.
- Endklemme H35 L50 – blank, mit Erdungsstift.
- Endklemme H40 L50 – blank, mit Erdungsstift – für Module mit 40-mm-Rahmen.
Das gesamte Klemmensortiment finden Sie in der Kategorie Klemmen.
Den Potentialausgleich vervollständigen
Die Erdungsscheiben und Erdungsstifte verbinden die Module mit dem Montagesystem. Um das Montagesystem selbst an die Erdungsanlage anzuschließen, können Sie eine Erdungsklemme für Kabel bis 16 mm² verwenden – kompatibel mit allen Arten von PV-Montageschienen, mit einer Durchdringungsscheibe, die eine dauerhafte Verbindung zur Schiene sicherstellt – zusammen mit dem gelb-grünen Erdungskabel LgY 16 mm². Erdungsstäbe, wie der Steckerder Ø16×1500 mm, und Zubehör zum Einschlagen finden Sie in der Kategorie Blitzschutzsysteme.
Zusammenfassung
Die Erdungsscheibe ist ein kleines, aber wichtiges Bauteil jeder Photovoltaikanlage:
- Sie gewährleistet den Potentialausgleich zwischen den Modulrahmen und dem Montagesystem.
- Ihre scharfen Zähne durchdringen die isolierende Eloxalschicht von Aluminiumrahmen und -profilen.
- Edelstahl A2 garantiert Korrosionsbeständigkeit über viele Jahre.
- Sie können zwischen einer quadratischen, Ω-förmigen oder runden Scheibe wählen – oder einer Klemme mit integriertem Erdungsstift.
- Mit Erdungsklemmen, Kabeln und Erdungsstäben vervollständigen Sie den Potentialausgleich des gesamten Montagesystems.
